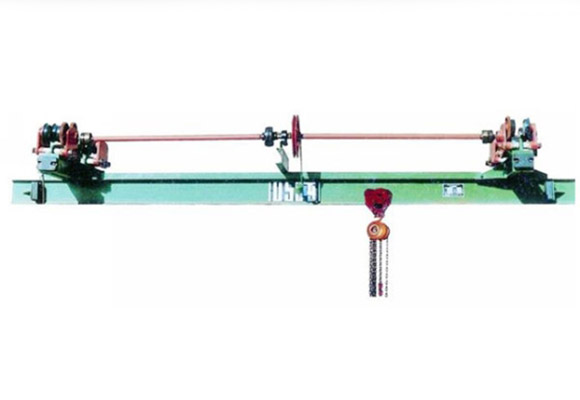

Manuelt betjent enkeltgear overheadkran
Beskrivelse
SL model manuel drev overhead kran er single girder manuel overhead kran, alle bevægelser er drev for hånd, det bruges på stedet, at ingen strømkilde.
Denne overheadkran (brokran) er kendetegnet ved mere fornuftig struktur og højere styrke stål som helhed, fjernlyset er fremstillet af I-bjælke eller kasseramme stålbjælke, endevognene er fremstillet af C-sektionsbjælke.
Denne overheadkran (brokran) bruges sammen med kædeløfter som et komplet sæt.
Kapaciteten fra 1 ton til 10 tons. Spændingen fra 5m til 14m, arbejderklassen er A1-A3. Arbejdstemperatur indenfor -25 til +42 celsius.
Denne overheadkran er forbudt at anvende i det brændbare, eksplosive og korrosive miljø.
specifikationer
Kapacitet | T | 1 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøjde | m | 3-10 | |||
Vognhastighed | m / min | 5.3 | |||
Kranens kørehastighed | m / min | 5.0 | |||
Totalvægt | kg | 650 | 850 | 1090 | 1310 |
Maks. Hjulbelastning | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Hoveddimension (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail top til kran top | H | 520 | |||
Rail top til hook center | H4 | 550 | 580 | 610 | 650 |
Crane base distance | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Hæk venstre begrænsning | S1 | 360 | 380 | 395 | 420 |
Hook højre begrænsning | S2 | ||||
Kapacitet | T | 2 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøjde | m | 3-10 | |||
Vognhastighed | m / min | 5.9 | |||
Kranens kørehastighed | m / min | 5.0 | |||
Totalvægt | kg | 700 | 870 | 1320 | 1550 |
Maks. Hjulbelastning | KN | 1.13 | 1,19 | 1,29 | 1,40 |
Hoveddimension (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail top til kran top | H | 520 | |||
Rail top til hook center | H4 | 720 | 750 | 790 | 870 |
Crane base distance | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Hæk venstre begrænsning | S1 | 400 | 415 | 440 | 490 |
Hook højre begrænsning | S2 | ||||
Kapacitet | T | 3 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøjde | m | 3-10 | |||
Vognhastighed | m / min | 4.7 | |||
Kranens kørehastighed | m / min | 5.0 | |||
Totalvægt | kg | 810 | 1200 | 1460 | 1800 |
Maks. Hjulbelastning | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Hoveddimension (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail top til kran top | H | 520 | |||
Rail top til hook center | H4 | 900 | 940 | 980 | 1030 |
Crane base distance | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Hæk venstre begrænsning | S1 | 460 | 485 | 510 | 540 |
Hook højre begrænsning | S2 | ||||
Kapacitet | T | 5 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøjde | m | 3-10 | |||
Vognhastighed | m / min | 4.7 | |||
Kranens kørehastighed | m / min | 5.0 | |||
Totalvægt | kg | 960 | 1360 | 1730 | 2210 |
Maks. Hjulbelastning | KN | 2.5 | 2,75 | 2,86 | 3,01 |
Hoveddimension (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail top til kran top | H | 600 | |||
Rail top til hook center | H4 | 1210 | 1250 | 1300 | 1360 |
Crane base distance | W | 1200 | 1600 | ||
Kranbredde | B | 1800 | 2200 | ||
Hæk venstre begrænsning | S1 | 520 | 560 | 585 | 625 |
Hook højre begrænsning | S2 | ||||
Kapacitet | T | 10 | |||
span | m | 5 | 9 | 12 | 14 |
Løftehøjde | m | 3-10 | |||
Vognhastighed | m / min | 4.2 | |||
Kranens kørehastighed | m / min | 5.0 | |||
Totalvægt | kg | 1420 | 1870 | 2250 | 2830 |
Maks. Hjulbelastning | KN | 4,89 | 5,29 | 5,44 | 5,65 |
Hoveddimension (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail top til kran top | H | 720 | |||
Rail top til hook center | H4 | 1390 | 1440 | 1490 | 1550 |
Crane base distance | W | 1800 | |||
Kranbredde | B | 2600 | |||
Hæk venstre begrænsning | S1 | 555 | 585 | 615 | 650 |
Hook højre begrænsning | S2 | ||||
