Low Headroom Single Girder Overhead Crane
Low Headroom Enkelt Girder Overhead Crane Beskrivelse Low Headroom Enkelt Girder Overhead Crane er sammensat af girder svejsning af stålplade og I-stål, endebjælke, el hejse og rejse mekanisme. Den elektriske hejsekørsel løber langs den nedre flange af bjælkens I-stål for at opnå ...

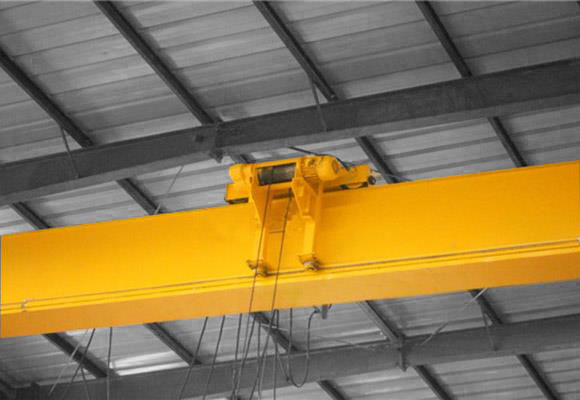

Low Headroom Single Girder Overhead Crane
Beskrivelse
Low Headroom Single Girder Overhead Crane er sammensat af bjælkesvejsning af stålplade og I-stål, endebjælke, elhøjde og rejsemekanisme. Den elektriske hejse løber langs den nedre flange af bjælkens I-stål for at opnå artiklenhejsning. Den har let struktur og nem installation og vedligeholdelse, og er meget udbredt til forskellige steder til hejsning, som f.eks. Fabrikker, varehuse og materielle værfter. Det er forbudt at bruge i miljøet med brændbare, eksplosive og ætsende medier.
Low Headroom Single Girder Overhead Crane er designet til lavt værksted. Forskellen mellem dem er vejen for elektrisk hejsekørsel. Den elektriske hoist af Low Headroom Single Girder Overhead Crane kører på bundens flangeplade og den elektriske af Single Girder Overhead Crane løber på den ene side af bjælken, hvilket øger arbejdsområdet på krogen og reducerer værkstedshøjden og koste.
Hvis dit værksted er smalt eller ikke højt nok, skal du vælge denne slags kran!
Specifikation
Kapacitet | T | 3 | ||||||
span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Løftehøjde | m | 6, 9, 12, | ||||||
Løftehastighed | m / min | 8 eller 8 / 0,8 | ||||||
Hoist rejsehastighed | m / min | 20, 30 | ||||||
Kranens kørehastighed | m / min | 20 | 30 | |||||
Totalvægt | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Maks. Hjulbelastning | KN | 20,1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Rail anbefales | Model | 24 kg / m | ||||||
Total motorkraft | kw | 4.9 | ||||||
Hoveddimension (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rail top til kran top | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Rail top til hook center | H4 | -130 | -65 | -15 | 35 | 105 | ||
Crane base distance | W | 2500 | 3000 | 3500 | ||||
Kranbredde | B | 3000 | 3500 | 4000 | ||||
Hæk venstre begrænsning | S1 | 1413 | ||||||
Hook højre begrænsning | S2 | 1496 | ||||||
Kapacitet | T | 5 | ||||||
span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Løftehøjde | m | 6, 9, 12, | ||||||
Løftehastighed | m / min | 8 eller 8 / 0,8 | ||||||
Hoist rejsehastighed | m / min | 20, 30 | ||||||
Kranens kørehastighed | m / min | 20 | 30 | |||||
Totalvægt | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Maks. Hjulbelastning | KN | 29,7 | 33,7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rail anbefales | Model | 24 kg / m | ||||||
Total motorkraft | kw | 8.3 | ||||||
Hoveddimension (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rail top til kran top | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Rail top til hook center | H4 | -175 | -90 | -65 | 15 | 65 | ||
Crane base distance | W | 2500 | 3000 | 3500 | ||||
Kranbredde | B | 3000 | 3500 | 4000 | ||||
Hæk venstre begrænsning | S1 | 1405 | ||||||
Hook højre begrænsning | S2 | 1496 | ||||||
Kapacitet | T | 10 | ||||||
span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Løftehøjde | m | 6, 9, 12, | ||||||
Løftehastighed | m / min | 8 eller 8 / 0,8 | ||||||
Hoist rejsehastighed | m / min | 20, 30 | ||||||
Kranens kørehastighed | m / min | 20 | 30 | |||||
Totalvægt | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Maks. Hjulbelastning | KN | 49.78 | 57,88 | 62,64 | 66,83 | 68,83 | 73.2 | |
Rail anbefales | Model | 24 kg / m | ||||||
Total motorkraft | kw | 13.8 | ||||||
Hoveddimension (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rail top til kran top | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Rail top til hook center | H4 | -175 | -90 | -65 | 15 | 65 | ||
Crane base distance | W | 2500 | 3000 | 3500 | ||||
Kranbredde | B | 3000 | 3500 | 4000 | ||||
Hæk venstre begrænsning | S1 | 1840 | ||||||
Hook højre begrænsning | S2 | 1840 | ||||||
