Tube Belt Conveyor
Tube Belt Conveyor Beskrivelse Som en slags miljøvenligt kontinuerligt transportudstyr anvendes den cirkulære rørbåndstransportør hovedsagelig til transport af kul, kollierkul, koks, blandematerialer, sintret malm, mineralpulver, petroleumskoks, kalksten, sandgrusaggregat , ...

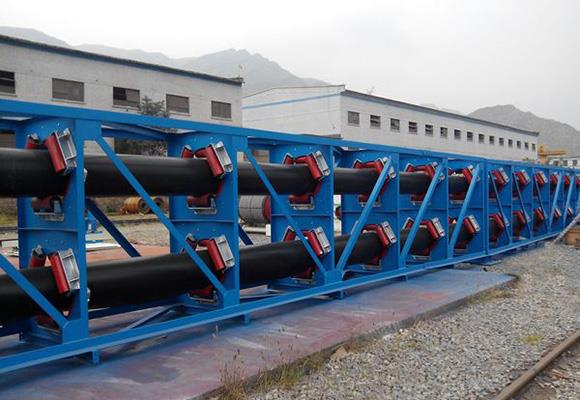

Tube Belt Conveyor
Beskrivelse
Som et slags miljøvenligt kontinuerligt transportudstyr anvendes den cirkulære rørbåndstransportør hovedsageligt til transport af kul, kollierkul, koks, blandematerialer, sintret malm, mineralpulver, petroleumkoks, kalksten, sandgrusaggregat, acetylenslam, befugter støv, kemisk gødning, salt, affaldspapir, fosforgips, svovljern slagge og alle former for bulk materialer. Den cirkulære rørtransportør har samme arbejdsprincip med den almindelige båndtransportør; nemlig gøre brug af friktion for at flytte transportbåndet og dets materialer. De fleste af komponenterne kan almindeligvis anvendes med den almindelige båndtransportør, men forskellen er, at transportbåndet skal rulles op i den cirkulære rørform.
Princip og struktur af cirkulær rørbælte transportør:
1. Fælles udledning port
2. Opladningsport
3. Overgangssektion af materialer, der modtages
4. Specielt slangebånd
5. Overgangssektion af losning af materialer
6. Transmissionsrulle
Når transportbåndet har modtaget materialerne fra overgangssektionen på halen, vil transportbåndet rulles op i den cirkulære rørform efterhånden, så vil det cirkulære rørbånd påføres for at transportere materialerne på den forseglede måde, transportbåndet vil blive udfoldet gradvist, når materialerne transporteres til hovedovergangssektionen, indtil materialerne er afladet.
Funktioner
1. Det kan forsegle og transportere bulkmaterialerne.
2. Det kan arrangere transportrutinerne i rumkædeformen.
3. Det kan forbedre transporthældningsvinklen.
4. Der er intet sporingsfænomen.
5. Det kan transportere materialer i to retninger.
Specifikation
Rørdiameter | Bandbredde | Bandspeed (m / s) | |||||||
0,5 | 0,63 | 0,8 | 1 | 1,25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26,5 | 33,9 | 42,4 | 53 |
Φ150 | 550 | 23,9 | 30,1 | 38.2 | 47,7 | 59,6 | 76.3 | 95,4 | 119,3 |
Φ200 | 730 | 42,4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212,1 |
Φ250 | 910 | 66,3 | 83,5 | 106 | 132,5 | 165,7 | 212,1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Rørdiameter (Mm) | Bandbredde | Bandspeed (m / s) | |||||||
3,15 | 3,55 | 4 | 4,5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
