Lowhead Room Single Girder Overhead Crane til besparelse af anlægsomkostninger

- Oct 05, 2017 -

Grundlæggende info

Navn: Lowhead Room Single Girder Overhead Crane til besparelse af anlægsomkostninger

Type: Single Girder Crane

Span: op til 22,5m

Toldgruppe: A3-A5

Kontrolmetode: Pendent / Wireless

Sikkerhedsbeskyttelse: Ja

Rejsegrænser: Ja

Eftersalgsservice: Ja

Garantiperiode: 12 måneder

Tilpasset design: Tilgængelig

Girder Struktur: Stiv boks Type

Maling Farve: som efterspørgsel

Transportpakke: Trækasse

Kapacitet: 3-20T

Span: 5-25M

Oprindelse: Henan, Kina

Produkt beskrivelse

Del 1: Beskrivelser

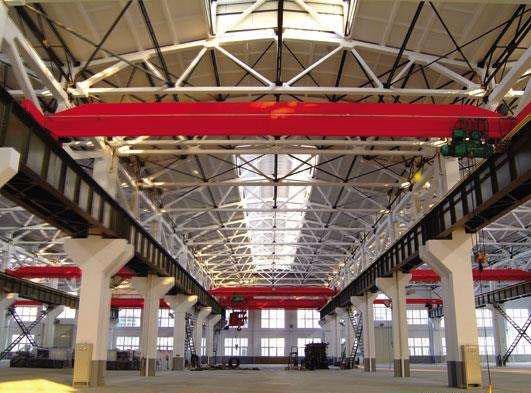

LDP Type lavhøjttalers enkeltbjælke overheadkran er en slags lette løfteudstyr med meget lav clearance. Løftemekanismen er elektrisk monteret på den ene side af hovedbjælken, så det kan øge pladsen på krogen og reducere omkostningerne ved konstruktion af stålværker. Med fordelene ved glat kørsel, stram struktur, høj stivhed, sikkerhed og pålidelighed og god ydeevne, bruges den i vid udstrækning i forhold til at højdeværdi for værksted er meget lav eller klienten ønsker at maksimere sin løftehøjde.

Del2: Detaljerede konfigurationer

Mekaniske egenskaber
- LDP-type kran består hovedsagelig af hovedbjælker, tværbjælke, kabine, elektriske komponenter og løftemekanisme (elektrisk hejsekæde, kædelift)
-Hovedbjælken kan være i form af stiv boks type
-Springning Sa2.5 til komplet bælte efter svejsning, stressfrigivelse
-Epoxy zink-rige højkvalitets maleri, 2x2 med 140μ M
-10,9 klasse Højspændingsbolte monteres mellem bjælke og ben
-Geared Motor Driver system eller traditionelle LD Driver system
-Mot bevægelse, effektiv bremsning, lang levetid

Elektriske egenskaber
-Conduktor strømforsyning
-Alle løfte- og kranbevægelser er uafhængige og kan køres samtidigt.
-Den kontrolpaneler er IP54
- Komponenterne er placeret på en vedligeholdelsesvenlig måde, og hele layoutet giver god beskyttelse
-Feston kabler suspenderes på kabel sadler, fastgjort til kabler, kører i galvaniseret C-spor.

Beskyttelsesfunktioner
- Overbelastningsbegrænser, grænseafbryder (løft og rejse), Interlockbeskyttelsesenhed, Buffer, Rail clear plade, Beskyttelsesdæksel, Bus Bar-forhindringsplade, Anti-kollisionsanordning, Hovedafbryder, Nødstopsystem, Overbelastningsbeskyttelse

Del 3: Skitse og tekniske data (Tag en 3T krane som et eksempel)

capacityt	span (m)	(G) totalvægt	Rmax (kN)	Rmin (kN)	H1 (mm)	H2 (mm)	W (mm)	B (mm)	E (mm)	L1 (mm)	L2 (mm)
3	7.5	2,705	20,1	5,39	1065	-130	2500	3000	965	1413	1496
	8	2,767	20.48	5,51
	8.5	2,845	20,87	5,68
	9	2,907	21.2	5,81
	9.5	2,969	21.51	5,94
	10	3,03	21.8	6,08
	10.5	3,108	22.12	6,25
	11	3,172	22.4	6.4
	11.5	3,519	23.38	7,24	1130	-65			1000
	12	3,591	23.65	7.4
	12.5	3,686	23,98	7,63
	13	3,759	24,25	7.8
	13.5	3,835	24.51	7,98
	14	3,907	24.76	8,15
	14.5	4,278	25.51	8,81	1180	-15	3000	3500	1280
	15	4,357	25.76	8.99
	15.5	4,437	26.02	9.19
	16	4,513	26,27	9,37	1230	35	3500	4000	1545
	16,5	4,612	26.56	9,61
	17	4,689	26.8	9,79
	17.5	5,066	28.05	10,98
	18	5,145	28.29	11.17
	18.5	5,255	28.61	11.44
	19	5,337	28.85	11.64
	19.5	5,422	29.02	11,84
	20	6,312	31.37	14.05	1300	105			1570
	20.5	6,441	31.72	14,37
	21	6,543	32.01	14,62
	21,5	6,642	32.09	14,87
	22	6,747	32,58	15.13
	22.5	6,877	32.93	15.45

LDP Low Headroom Overhead Crane
Kapacitet (t)	1t	2t	3t	5t	10t
Span (m)	7,5m ~ 22,5m, eller anden speciel span
Løftehøjde (m)	6m, 9m, 12m eller anden specail højde
Løftehastighed (m / min)	8or 8 / 0,8	8or 8 / 0,8	8or 8 / 0,8	8or 8 / 0,8	7or7 / 0,7
Vognhastighed (m / min)	20	20	20	20	20
Brohastighed (m / min)	30	30	30	30	30
Arbejdstold	A4	A4	A4	A4	A4
Strømforsyning	380V, 50Hz eller andet
