Wire Rope Electric Hoist

Wire Rope Electric Hoist

Beskrivelse

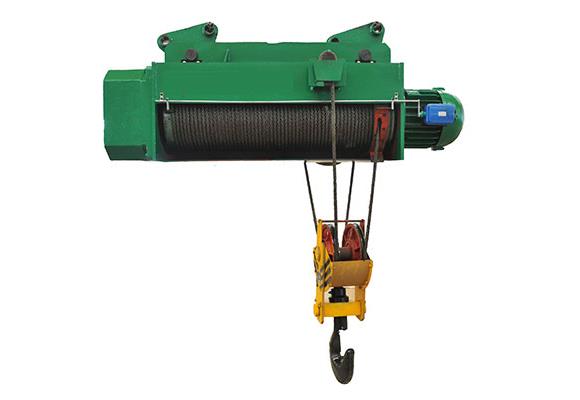

CD type Electric Wire Rope Hoist er et lille løfteudstyr. Som kan monteres på alle typer kraner, såsom gantry kran, overhead kran, jib kran og anden speciel kran til at løfte alle typer materiale. Med en lille ændring, det kan også bruges som en vinsch. Det kan mere nemt installeres med forskellige højder ved håndkontrol.

Som en slags generel løfteudstyr er model CD1 / MD1 elektrisk udstyret med øvre / nedre grænsebeskyttelse for at sikre sikker drift. Den anvendes i vid udstrækning i materialhåndtering og lasttransport i fabrikken, minefelt, banebrydningssted, varehus og lager .Det er en god præstation løftemekanisme for at øge arbejdsevnen og forbedre arbejdsvilkårene.

Som et lille løfteudstyr har det fordelene ved kompakt struktur, let vægt, lille volumen, internationale dimensioner, nem at betjene osv. Reducerer vedtager design af hård tandoverfladekørsel, der nyder den lange levetid og høj mekanisk effektivitet . Motoren vedtager konisk rotorbremsemotor med den øvre og ned tovejs sikkerhedsgrænseindretning.

Der er kun en CD Electric Wire Rope Hoist løftehastighed; MD1 Electric Wire Rope Hoist er hurtig og langsom to slags løftehastighed, støt og præcist, til mere præcis montering.

CD-type Elektrisk Wire Rope Hoist har kun en normal hastighed, som kan tilfredsstille normal anvendelse, mens MD-type Electric Wire Rope Hoist ejer to hastigheder: normal hastighed og lav hastighed.

Når MD-typen er i lav hastighed, kan den gøre præcis lastning og losning, hældning af sandkasse, vedligeholdelse af værktøjsmaskiner osv. Modellen MD Electric Wire Rope Hoist er mere udbredt end model CD.

Funktioner

Roller

Rullen er lavet af sømløse rør af høj kvalitet og overfører strøm gennem spline. Sagen er lavet af svejset stålplade. Dette er kernedelen af hejsen.

Krog

Krogen er smedet og forbundet med remskivenheden gennem trykkuglelejer, så krogen kan dreje frit.

Kroge, der ikke er mere end 5ton løftekapaciteten, er af enkeltrulle-stil og over 10ton er dobbeltrulle-stil.

Wire tovværk

Vedtager ståltov med høj styrke med en trækstyrke på 1770 Mpa, god sikkerhedsydelse og lang levetid.

Rope guide

Standard reb guide er lavet af Q235b stål.

Hejsemotor

Hejsemotoren med stor trækkraft er ansat for at overholde den hyppige direkte rejse under arbejdet diskontinuerligt.

CD1 model wire reb elektrisk hejs er udstyret med ZD stil single speed motor, mens MD1 er udstyret med ZDS stil dobbelt hastighed motor.

Forskellen mellem den sædvanlige hastighed og den lave hastighed er 10: 1.

Reducer

Gearet og akserne er lavet af legeret stål eller kvalificeret karbonstål. Alle reduceringsanordninger anvender 3-niveau skrå gear. Korrekt varmebehandling udføres for at sikre deres pålidelighed og levetid. Endelig er kassehuset og boksens cover lavet af støbejern. Begge er godt shake-reducerende og forseglet tæt.

Elektrisk udstyr

Den elektriske mekanisme består af elektrisk styrebok, begrænser, knapkontakt, forbindelsestråd mv.

I henhold til den markerede retning på knapkontakten skal du trykke på knappen korrekt og styre hejsen ved hjælp af relæets i og fra relæet i kontrolboksen. Driftsspændingen er normalt 36V.

Sikkerhedsbeskyttelse

* Den nøjagtige geardrevbegrænser bruges som øvre og nedre grænse, som sikkert kan afbryde strømkredsen, hvis krog bevæger sig til den øvre eller nedre grænse for at stoppe motoren.

* Overbelastningsbeskytter: Den elektriske ledningsliste bruger elektronisk overbelastningsbeskytter, således at den samlede løftevægt ikke overstiger den nominelle løftevægt; Hvis trækkraften af ståltov er mere end 105% af den nominelle kapacitet, vil overbelastningsbeskyttelsesanordningen automatisk afskære løftesløjfen.

* Nødstop beskyttelse

* Over-varme beskyttelse af hejsemotor

* Overstrøm beskyttelse

* Fasebeskyttelse

* Spænding lavere beskyttelse

Kontroller måde

Pendent line kontrol

a.36V styrespændingssikkerhed for mennesket.

b. Enkel at styre, ingen ekstra fører nødvendig

c. Dobbelt trinsknap med nødsituation for at opnå sikkerhedsstop

d. Forbindelse med den elektriske vogn indstillet under vognen

e. Beskyttelsesklasse IP54 IP55

f.Operation liv ikke mindre end 500.000 gange

Fjernbetjening

a.Taiwan Yuding eller verdensberømte mærke,

b.24V styrespændingssikkerhed for mennesket.

c.Remote afstand: ikke mindre end 100 meter,

d.Easy at kontrollere, ingen ekstra driver er nødvendig for at operere mere frit på jorden

e. Tusindvis af forbindelsesfrekvenspunkter, ikke-interferens med hinanden

f.Two trin trykknapp eller joystick station med nødstop.

g. Beskyttelsesklasse IP54 IP55

h.Operationstid: ikke mindre end 500.000 gange

Design standarder

a.GB3811 GB6067 JB / T9008.1 ~ 9008.2

specifikationer

Bemærk: Løftehøjden kan tilpasses, dvs 6m, 9m, 20m

Bemærk: Løftehøjden kan tilpasses, dvs 6m, 9m, 20m
