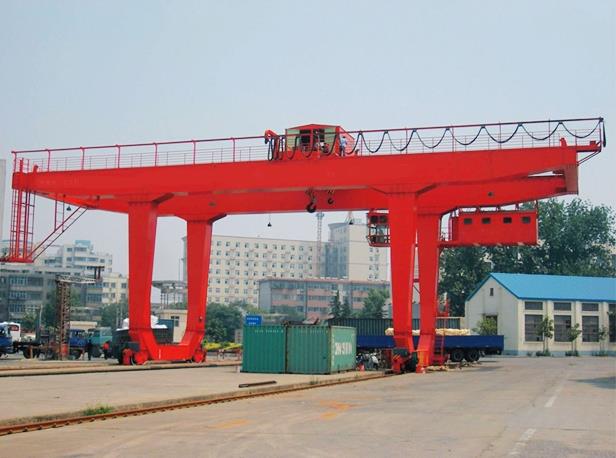

U Type New Design Movable 80 Ton Rail Mounted Gantry Crane

U Type New Design Movable 80 tons skinne monteret gantry kran

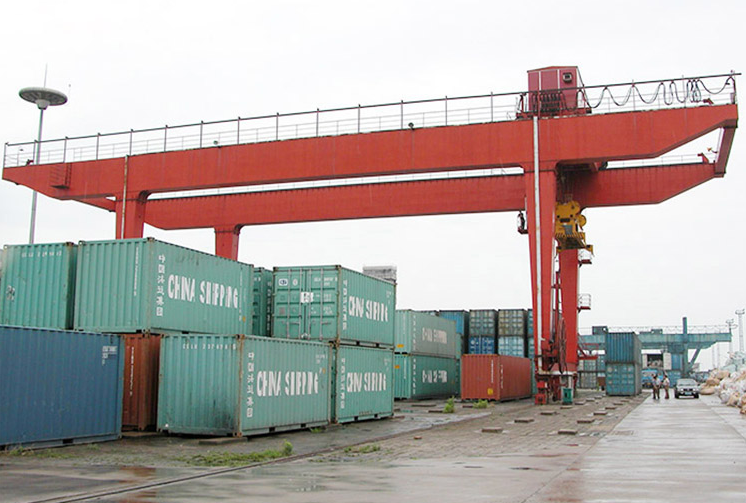

U type skinnemonteret gantry kran 10-50T er specielt designet til intensiv container stabling på grund af sin automatisering og mindre behov og udstyret med de forskellige ophængsdele. Kranen kombinerer maksimal pålidelighed og sikkerhed med høj driftseffektivitet, lang levetid og lave vedligeholdelsesomkostninger, hvilket fører til den laveste samlede ejeromkostninger.

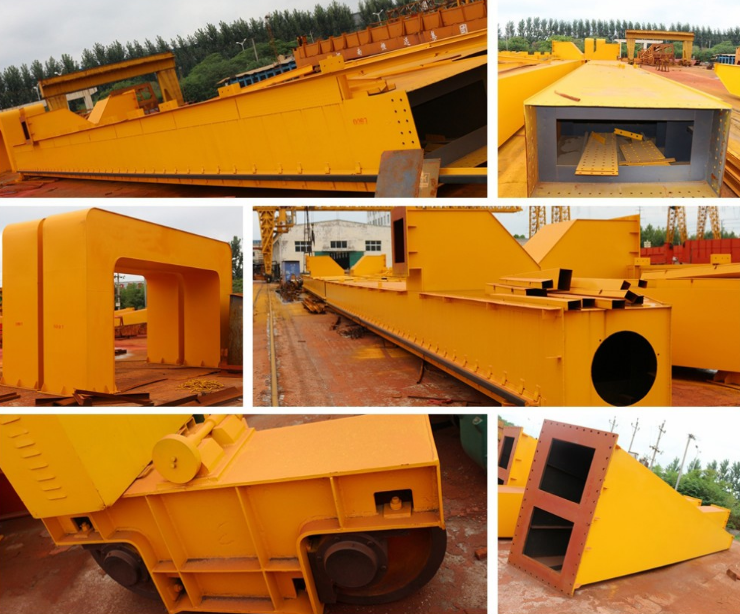

Produktstruktur til dig!

1. Hovedbjælke af gantry kran

2. Udrigger af gantry kran

Svejses af stålplader med honeycomb hul, forbundet med højstyrke præcision bolt. Der er glideskinne til vogn til at rejse over bjælken, som er fastgjort på udliggeren ved højspændings præcision bolt. en. Består af stiv udstødning og fleksibel udstødning, er alle forbindelsespunkter forbundet med højspændingsbolt

b. Stigen bruges af operatøren til at komme ind i førerhuset eller ankomme til vinsch

c. Når spændvidden> 30m har der brug for et fleksibelt ben for at reducere vognens laterale tryk på skinnen, når bjælken løfter materialer.

3. Rejsemekanisme af gantry kran

4. Vogn med hejsekran

en. Består af køredrev og passiv hjulkasse

b. Køretøjskassen giver strøm til at udføre kranens rejse. Hvad forskellen mellem køredæksel og passivhjulskasse er, at passiv hjulkasse mangler transmissionsstruktur som dynamo, reducer og et par eksponerede gear.

Vognen er monteret med motor, reduktionsbremse, vognramme, trommekrog, remskive, regnafdækning og andre dele. Det omfatter løftemekanisme og krydsrejsemekanisme. Vognen er strengt designet i henhold til ansøgnings- og arbejdsmiljøet.

5. Kabine af gantry kran

6. Elektrisk system af gantry kran

en. Glasvinduet kan gøre førerens oversigt over hele arbejdsforholdet og installeret foran og to sider af kabinen

b. Som en gruppe af uafhængige kabinetter, er fast udenfor kabinen forbundet med styrekabel og koblingsstation, som er opstillet i kabinen. en. Løftemotor, langrejsende motor og hydraulisk motor er inkluderet. Hele det elektriske system styres af PLC (programmerbar logisk controller).

b. To driftsfunktioner: kabine og fjernbetjening.

c. Elektriske komponenter er det øverste mærke af elektriske dele som: Siemens, Schneider mv. Eller som dit krav.

7. Platform af gantry kran

8. Plesase varsel:

Platformen er installeret for at opretholde kranen, og beskyttelsesbeskyttelsen er tilsat for at beskytte medarbejdernes sikkerhed Vognens tovværk skal undersøges regelmæssigt og ændres i tide, hvis der er 10% brækkede ledninger, løst ledninger og slid ned.
